前回はレンズキャップ前面をピンホール面としたため、フランジバック+レンズキャップの厚みで焦点距離 25mm 相当だった。これはこれでよいのだが、せっかくなのでもっと広角化したくなった。超広角でもピンホールならディストーションゼロなのだ (そもそも解像度が足りないが)。

適当に図面をひいた感じだと、14mm 程度までならレンズキャップにケラれず、マウント内部構造にも干渉しなそうということがわかった。これをもとに作ってみる。マウント内部には電子接点があるのでこれを避ける必要がある。

どうやって 14mm の位置に穴をあけるか

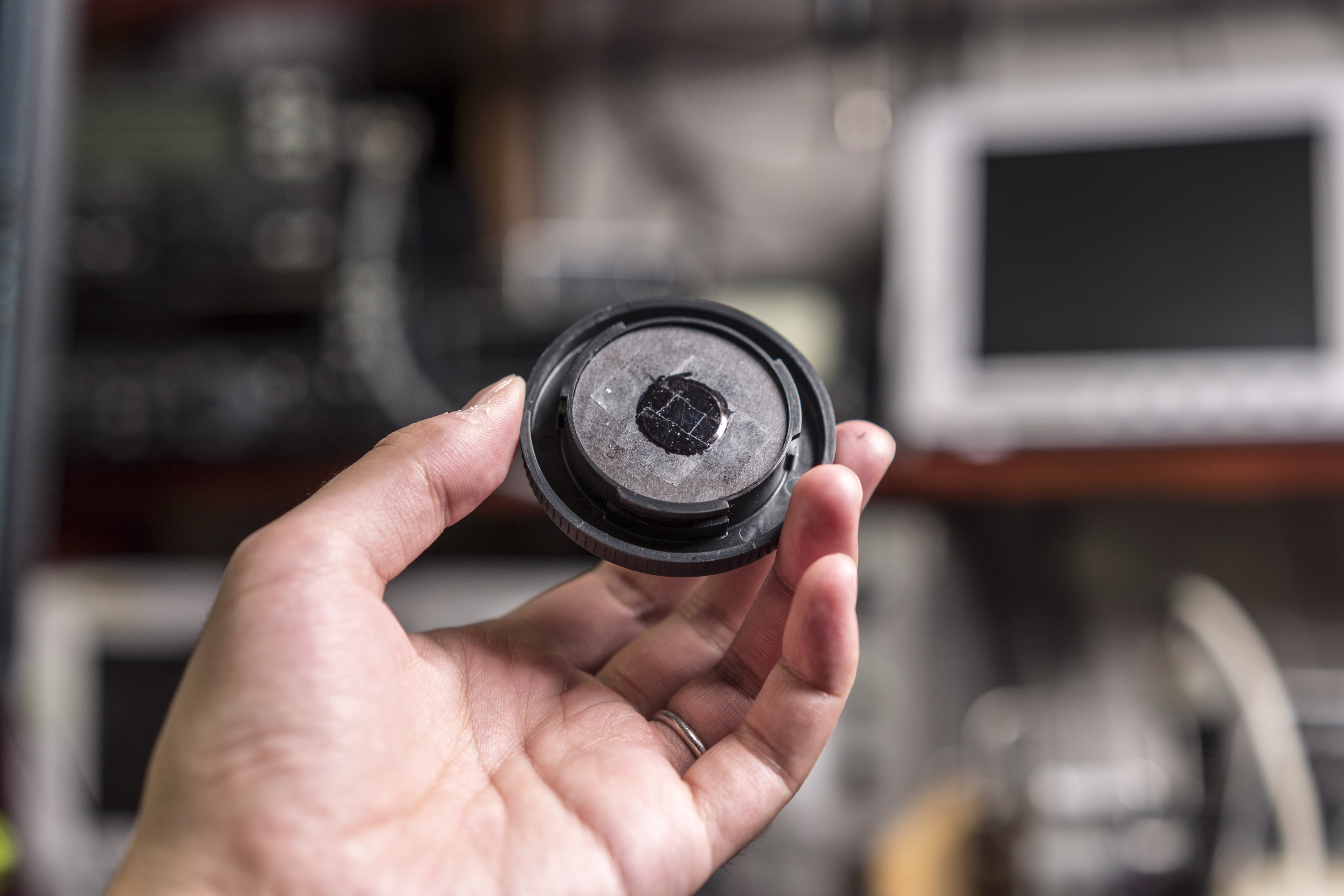

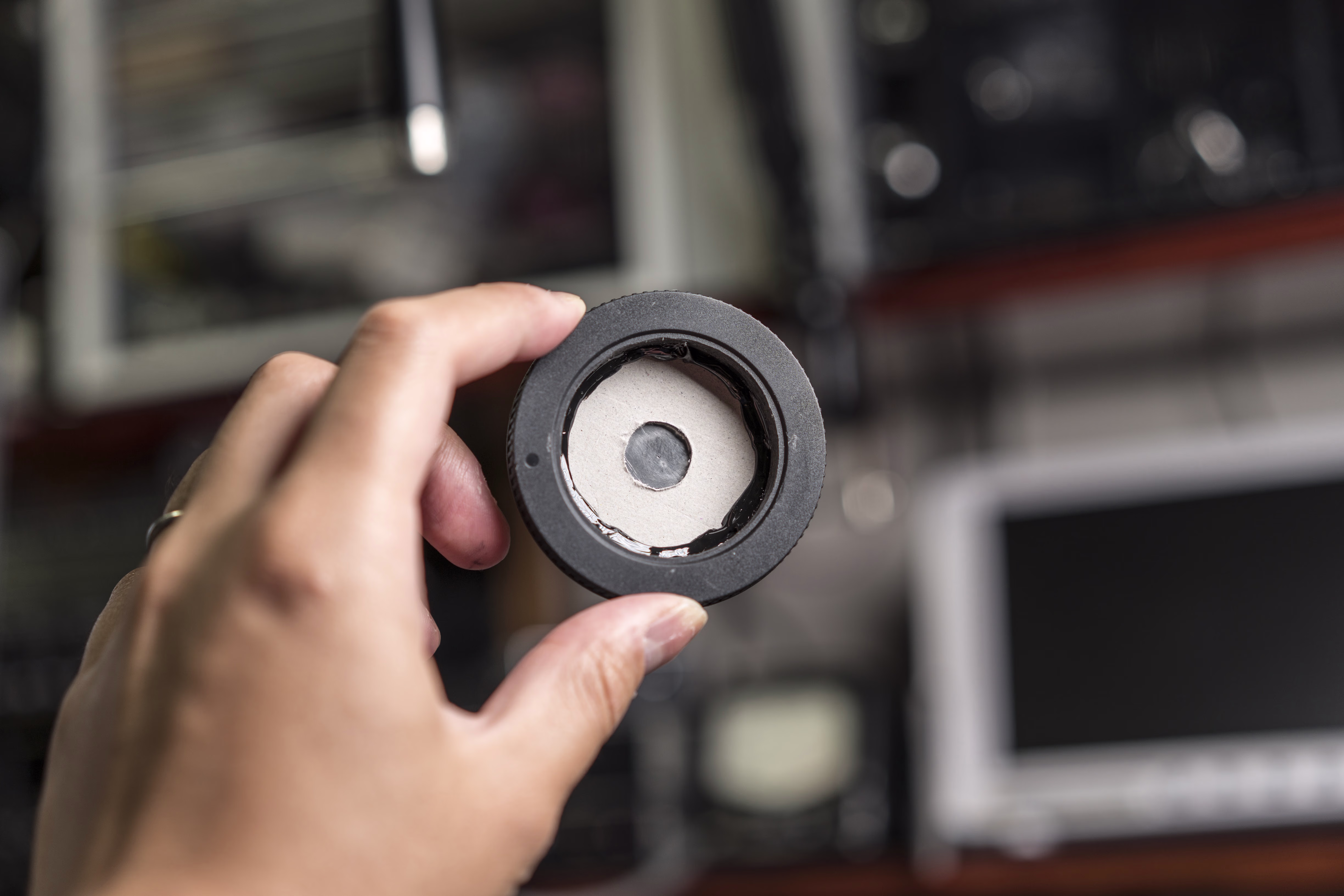

基本はマウントキャップで、これ加えマウント側に突き出す筒を作る。といっても元々マウントキャップ自体に突き出し分があって、この突き出し分はマウント内部の電子接点ぎりぎりの長さになっているので、この筒の長さでつくれば良い。回転して固定するマウント形状上、干渉せずにこれより焦点距離を短くするのはむずかしい。

ピンホール径

(2 * Math.sqrt(14e-3 * 550e-9)) * 1000 で計算すると最適なピンホール径は 0.175mm。

先端 0.1mm・30°のVカッターを適当に切り込めば最適な穴があけられるのではないかと考えたが、無理だった。どうしても0.2mm以上になってしまう。

結局は諦めてφ0.2mmの穴で妥協した。

撮ってみる

ごらんの通りで周辺光量減光が激しい。この写真はシーン的に中央に暗い被写体があって全体的に比較的バランスがとれているが、もっと均一なシーンだと周辺が真っ暗になる。

周辺部分も写ってないわけではないので何かにケラれているわけではないようだ。おそらく板厚 0.1mm だと厚すぎるのだろう。少しイメージサークルの中心が上にずれているように見える。正確に中心をとっていないから。

厚さ

ピンホール径 d、厚さ t のときの最大画角は

Math.atan( (d/2) / (t/2) ) * 2 * 180 / Math.PI;

d=0.2 t=0.1 だと 126度。これは光線が届くぎりぎり、光学的には写るという意味で、つまりケラれない範囲。14mmのときの対角画角は114度なのでケラれているわけではなく、写ることは写るのだが、実際は板厚による口径食が起こるため薄ければ薄いほど良い (はず)。

しかし手元には T=0.1mm のものしかないので、エンドミルでφ1mmほど0.5mmほど削ったりしてみた、がいまいち効果はなかった。むずかしい。合計で10個以上穴をあけている気がする。0.1mm 未満の工作は 10x ルーペで確認しても細かいところまで完全にわからない。0.05mm の板で試してみたいけど、あまり売ってないのと、そこまでやることではないよなという気持ちがある。

ちなみにピンホールガチ勢は T=0.03mm ぐらいらしい。ステンレスだと「シム」として 0.05mm までは買いやすいが、それより薄いのはむずかしい。アルミホイルだと 0.035mm などの製品も安いが、コシがなさすぎるので結構むずい (穴があけにくい) と思う。
